BFTX系列屯劫型法兰式偏心蝶阀

沃茨阀门BFTX系列屯劫型法兰式偏心蝶阀,产品概述 硬密封偏心蝶阀采用先进的三维偏心结构,阀座和阀板密封面采用多层次金属密封结构,具有良好的双向密封性和优良的耐腐蚀性。

在线订购
产品详情

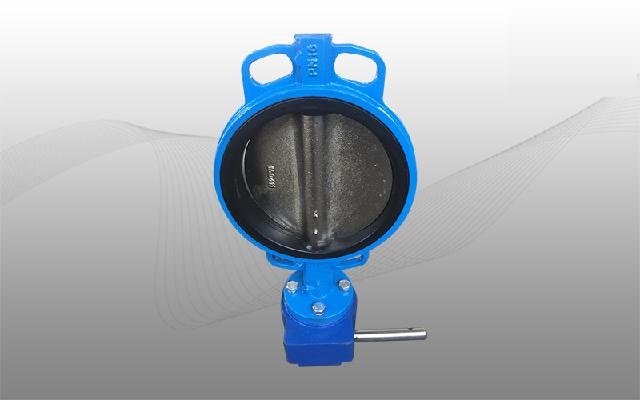

沃茨阀门BFTX系列屯劫型法兰式偏心蝶阀

  一、产品概述 硬密封偏心蝶阀采用先进的三维偏心结构,阀座和阀板密封面采用多层次金属密封结构,具有良好的双向密封性和优良的耐腐蚀性。阀轴两端增加弹性补偿结构,使阀门在高温状态下扔具有与常温时相同的密封性能。本蝶阀操作扭矩轻、使用寿命长,广泛应用于冶金电力、石油化工、空气、煤气、可燃气体,以及给排水、制药、食品等介质工业管网中,作调节流量和截断流体使用。

  二、产品特点

  三维偏心结构,开启密封即分离,关闭接触即密封

  蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨板,使其具有金属硬密封和弹性密封的双重优点,无论在低温和高温工况下,均具有优良的密封性

  具有双向密封功能,因密封面锥角小于密封材料的摩擦角,蝶板关到密封位置时立即实现自锁,并能承受一定的反向压力冲击

  阀体密封面采用堆焊硬质合金或不锈钢,密封面强度高、硬度好、耐磨损,使用寿命长

  密封圈由压板压在蝶板上,易于安装、调节和更换

  防火结构。全金属结构本身具有火灾安全的特征

  操作灵活、省力、方便、可靠,连接方式有法兰、对夹、对焊、凸耳对夹

  即可用于截断介质,也可任意调节流量

  三、采用标准

  项目名称

  采用标准

  可选标准

  设计制造验收

  GB/T 12238-2008

  ISO/DIN10631、API598

  阀门结构长度

  GB/T 12221-2005

  ISO5752

  阀门法兰连接

  GB/T 9113-2010

  ANSI B16.5、JIS B2238

  阀门密封试验

  GB/T

  ISO/DIN5208

  四、性能参数

  产品名称

  硬密封偏心蝶阀

  连接型式

  对夹式

  法兰式

  公称通径

  DN50-DN2000

  DN50-DN3000

  公称压力

  PN10/PN16/PN25

  PN10/PN16/PN25/PN40

  试验压力

  壳体试验:公称压力×1.5倍

  密封试验:公称压力×1.1倍

  外表喷涂

  环氧树脂涂层、磁漆、不锈钢本体

  驱动型式

  手柄、蜗轮、电动、气动、液动

  适用温度

  -29~425℃

  适用介质

  水、蒸汽、油品、酸类腐蚀性等

  五、零部件可选材料

  零件名称

  可选材料

  阀体

  铸钢(WCB)、不锈钢(CF8/CF8M/CF3M)

  阀板

  WCB堆焊Cr13、CF8(P)、CF8M(R)、CF3M(RL)

  压圈

  WCB、CF8、CF8、CF8M、CF3M(RL)

  阀轴

  45#镀铬、不锈钢SS416、不锈钢SS304、不锈钢SS316

  驱动

  手柄、蜗轮、电动、气动、液动

  六、外形尺寸图

  七、安装注意事项1、安装使用前仔细核对阀门材质、型号是否符合管道使用要求,核实后进行清洁处理。未安装使用的阀门应存放在干燥的室内;保管较长时间的阀门,要有防潮、防锈的措施。

  2、根据介质流动方向进行安装,优先考虑卧室安装。

  3、本蝶阀与管道之间需加装密封垫,螺栓连接安装时,应按对角线方向多次拧紧,不得单件一次性拧紧,以防螺栓受力不均而造成法兰连接处泄漏。

  4、蝶阀安装时,应以蝶板处于关闭位置为宜,防止杂物进入阀腔搓伤密封面。

  5、使用对焊法兰或蝶阀专用法兰。如果采用平焊法兰时,必须要求法兰内孔与垫圈内孔一样大,以保证垫圈有效密封面。

  6、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源相序错误,用户次接通电源前,要先手动开启阀门至中间位置,通电后确定阀门启闭方向与电机控制方向是否一致。如不一致,及时调整相序,使其一致。

  7、阀门使用前,应充分清扫管道内焊渣杂物后,方可正式投入使用。
