蒸汽系统管道过滤器介绍

作者:过滤器 发布时间:2020-02-11 02:54:55点击:487

蒸汽系统管道过滤器介绍

在蒸汽和冷凝水体系中,管道中的废物、碎屑经常会对设备造成损害,如水垢、铁锈、焊渣以及其它固体颗粒等都可能进人管道体系,过滤器能够过滤掉液体或气体中的固体颗粒,不但维护了设备免于损坏,并且也减少了设备停机维护时间。

    过滤器一般装置在每一个疏水阀、流量计和控制阀的上游。过滤器其强度和密封试验执行HG/T21637系列标准,其种类有Y型、T型、锥型、篮式等。接管形式有对焊衔接、法兰衔接和螺纹衔接。壳体原料有碳钢、低合金钢、奥氏体不锈钢等。

设计优点:滤网腔与滤网接触严密,无泄漏、无揉捏,腔体两头经精密加工,为滤网提供了绝佳的油滑接触面以及固定的腔体长度。滤网与经精密加工的腔体严密地接触,有用地防止大于滤孔的杂质从滤网两头逃逸。

适用的物料有:

■化工、石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等。

■化工生产中的腐蚀性物料,如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、脂酸等。

■制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。

■轻工食物,制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品等。

■各种特殊工艺的高效精密过滤等。

                                 表一:不锈钢钢丝网的技能特性(英制)

目数/in 可截粒径(μm) 丝径(mm) 有用过滤面积%

10 2032 0. 0200(0.051) 64

20 955 0.0124(0.315) 58

30 614 0.00921 (0.224) 54

40 442 0.0076 (0..206) 48

50 356 0.00598(0.152) 46

60 301 0. 0048 (0.122) 44

80 216 0.00402(0.102) 42

100 173 0.00319(0.081) 40

―、过滤器

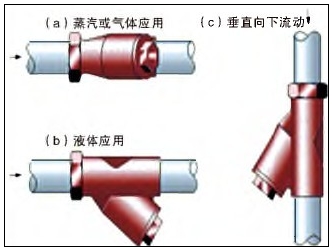

在蒸汽体系中,一般遍及选用Y型过滤器,本体为紧凑圆柱形,健壮耐高压;当用于高压场合时,阀体原料一般选用铬钼钢。Y型过滤器在蒸汽和气体体系中要求水平装置,过滤室和管道处于同一平面上(见图a),这样能够防止水积累在过滤室中,以免引起腐蚀并影响热量传递。

 在液体体系中过滤室可笔直装置 (见图b),防止在流量较低时过滤掉的杂质进人到上游。虽然我们建议过滤器要装置在水平管道上,但假如流体向下活动,过滤器仍是能够装在笔直管道上,这样杂质、碎屑就能够存留在过滤室中(见图c),但当流体向上活动时就不能笔直装置过滤器了,因为这样会使过滤掉的杂质。

二、篮式过滤器

篮式过滤器的特点是有一个笔直的过滤室,一般比Y型过滤器大,按其口径来说,经过篮式过滤器的压降也比Y型过滤器低,因而常用于液体体系,包容废物和杂质的才能也比Y型过滤器强。篮式过滤器也常用于大口径的蒸汽体系。篮式过滤器只能装置在水平管道上,较大较重的篮式过滤器需求装置支撑。当篮式过滤器用于蒸汽体系时,在过滤器内会产生较多凝结水,所以设计用于蒸汽体系的过滤器有一个凝结水排放口,能够装置疏水阀扫除凝结水。

篮式过滤器在适用时一般并联两个,流体只经过其间一个,要清洗时可切换到另一个过滤器,而无需停机。

三、临时过滤器

临时过滤器在启动阶段用来维护设备和仪器,一般装在法兰之间,装置的卷筒 (滤网)较长,便于装置和拆开。为了进步过滤器的精度,可在锥形临时过滤器的锥形滤板上装置金属丝网来进步过滤精度,而锥形滤板仅仅作为支撑。

四、过滤器滤网



过滤器中常用两种形式的滤网。

■多孔滤板----在所需原料的平板上用冲床冲出许多小孔,然后卷成筒状焊在一起,其滤孔相对粗大,孔
